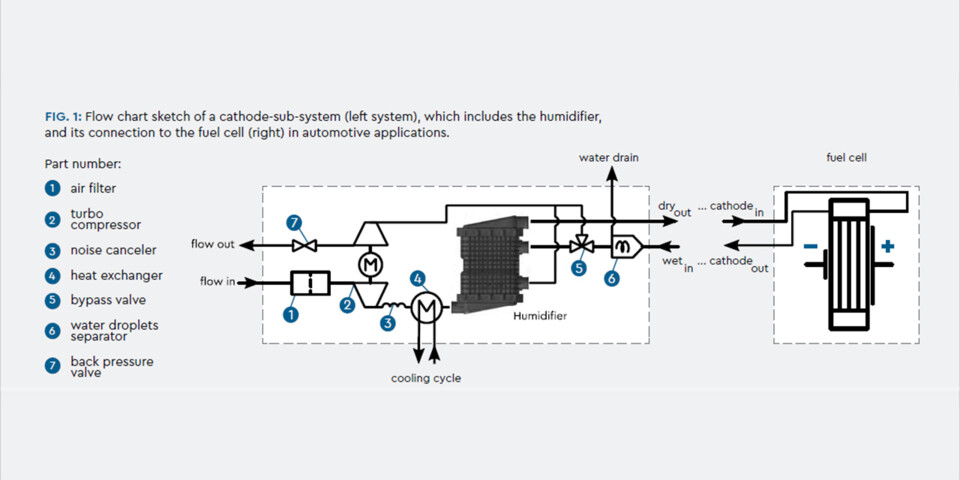

Abb. 1: Schema zur Implementierung des Gas-zu-Gas-Befeuchters mit Brennstoffzellensystem
Die Befeuchter sind für eine einfache Integration (plug-and-play-operation) in das Brennstoffzellensystem ausgelegt. Es ist keine weitere Aktivierung notwendig.

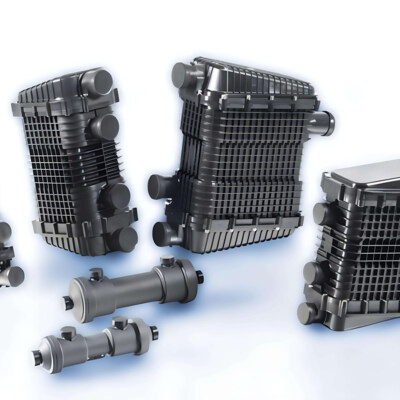

Die Ecomate Hohlfaser-Membran-Befeuchter für die luftseitige Gas-zu-Gas-Befeuchtung sind in unterschiedlichen Geometrien für einen Leistungsbereich von 1-150 kW für Brennstoffzellensysteme erhältlich. Die Module erfüllen die typischen Ansprüche bezüglich der Betriebsbedingungen von Brennstoffzellen, deren Betriebsoptimum im Bereich von 80°C und einem Druck bis 2,5 bar (abs.) liegt. Die prinzipielle Funktionsweise ist in Abb. 1 beschrieben.
Abb. 1: Schema zur Implementierung des Gas-zu-Gas-Befeuchters mit Brennstoffzellensystem
Die Befeuchter sind für eine einfache Integration (plug-and-play-operation) in das Brennstoffzellensystem ausgelegt. Es ist keine weitere Aktivierung notwendig.
| Ecomate | H02G | H10N | H20N | H50N-FL | H100N |
|---|---|---|---|---|---|
| BZ Leistungsbereich / kW | 1-3 | 3-10 | 10-45 | 45-90 | 90-150 |
| Flussrate (Trocken) / SLPM | 100 | 600 | 2.000 | 3.000 | 5.000 |
| Druckverlust (Zuluft) / kPa | 1,2 | 2,3 | 3,8 | 4,7 | 7,7 |
| ΔT Taupunkt / °C | 9 | 13,8 | 14,7 | 15,3 | 15,6 |
| Volumen / L | 1,8 | 3,8 | 7 | 11 | 16 |
| Gewicht / kg | 0,8 | 1,5 | 3,2 | 4,8 | 6,2 |
Technical Datasheet - ecomate H02G - PDF, 402 Kb
Technical Datasheet - ecomate H10N - PDF, 316 Kb
Technical Datasheet - ecomate H20N - PDF, 279 Kb
Technical Datasheet - ecomate H50N-FL - PDF, 283 Kb
Technical Datasheet - ecomate H100N - PDF, 327 Kb
